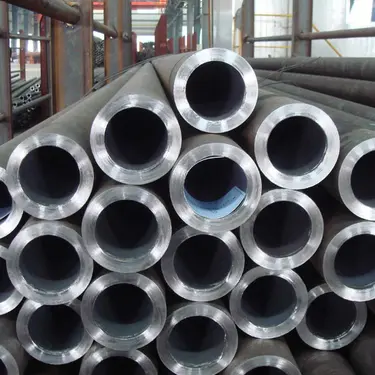

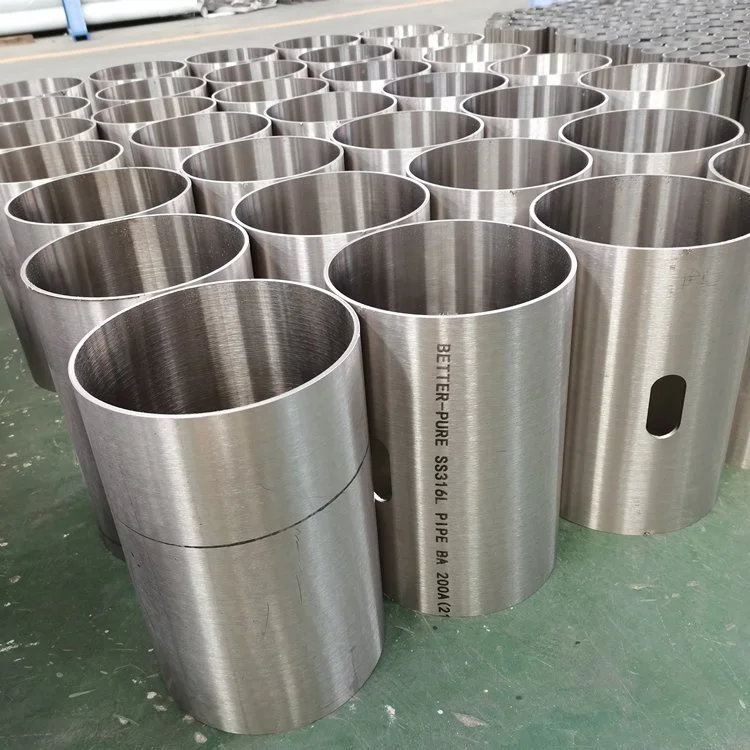

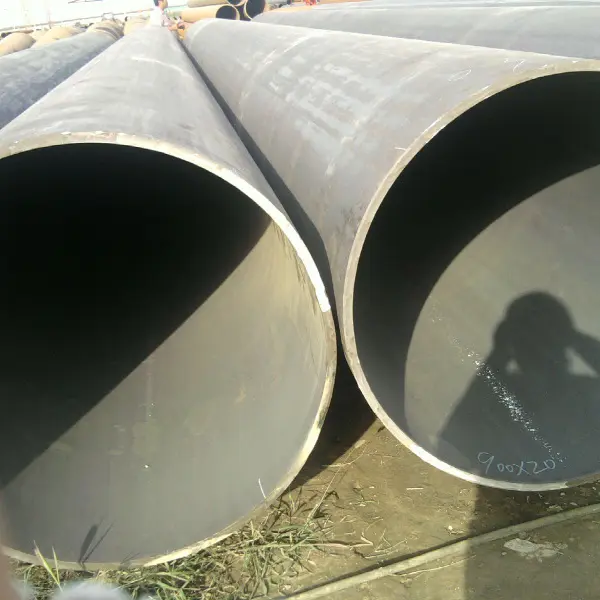

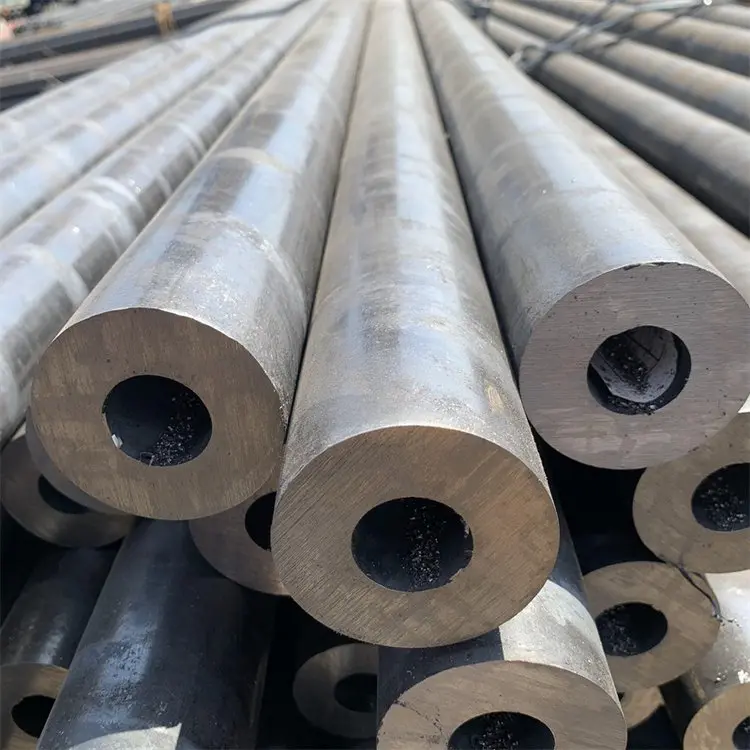

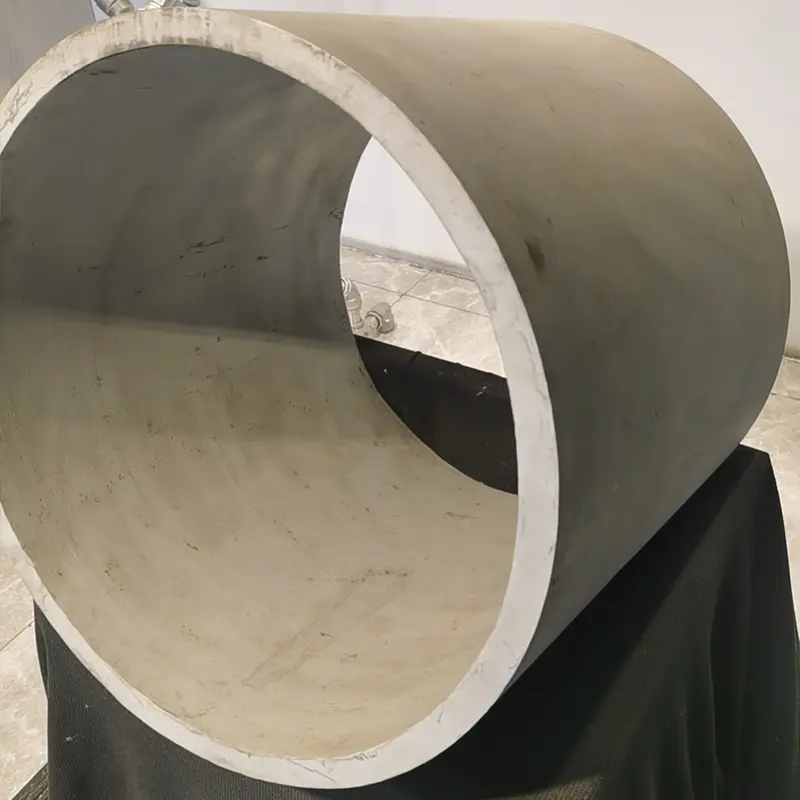

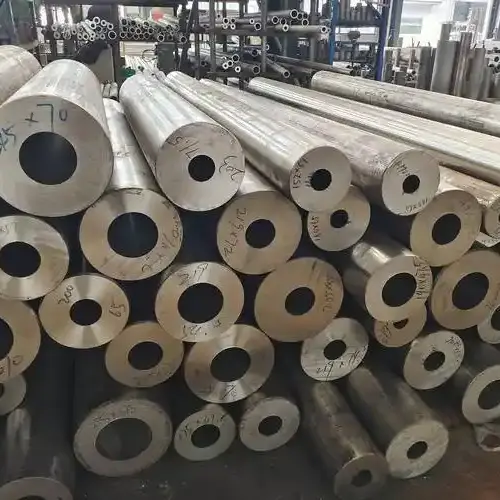

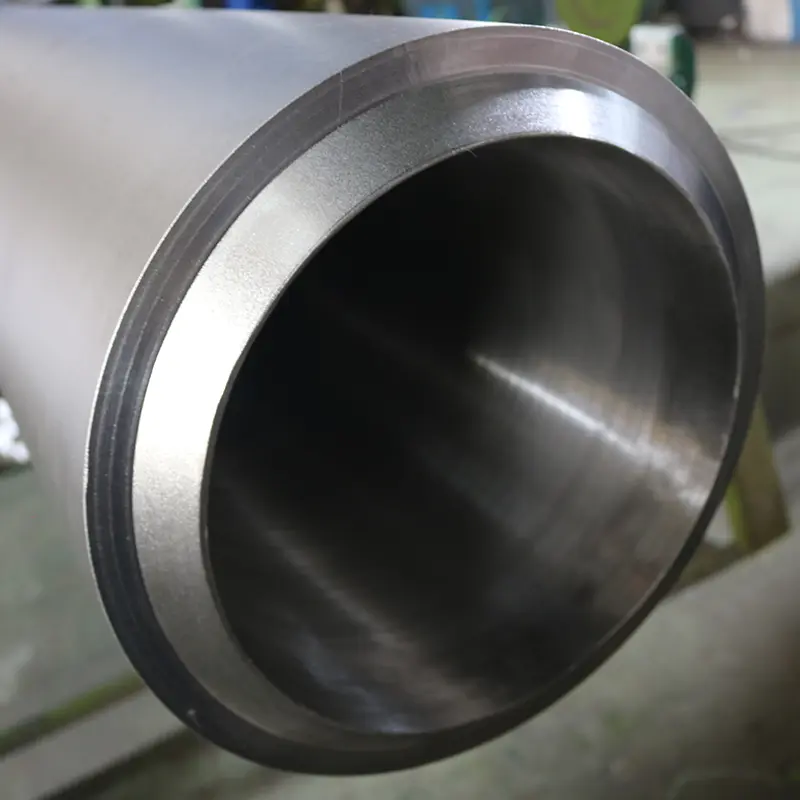

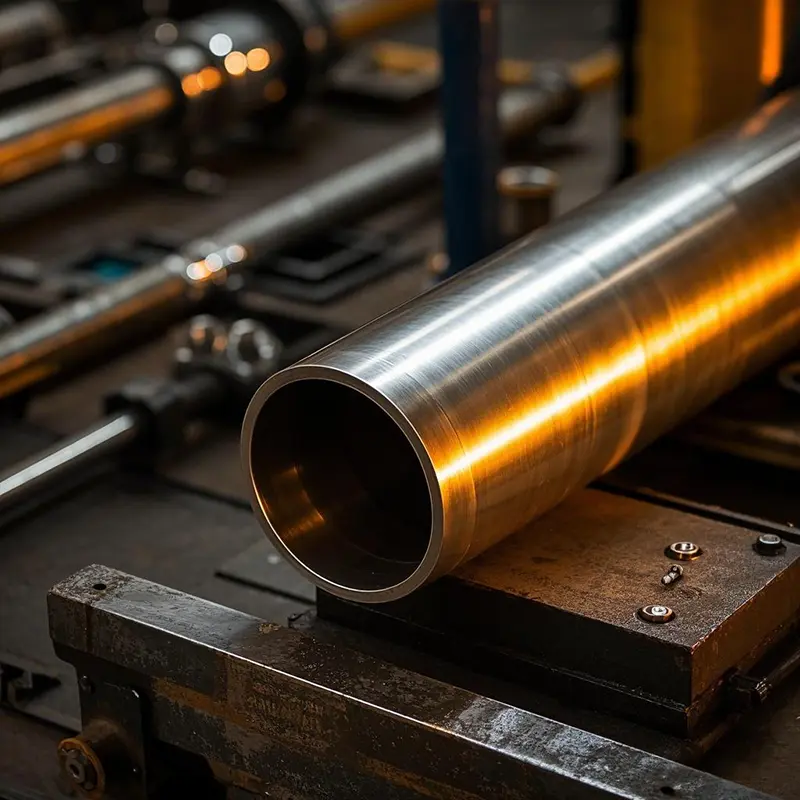

Тот баспайтын болаттан жасалған үлкен диаметрлі қалың қабырғалы құбыр

Shuangsen жоғары деңгейлі өндіруші және ауыр салмақты баспайтын болаттан жасалған үлкен диаметрлі қалың қабырғалы құбырдың жаһандық жеткізушісі ретінде ерекшеленеді. Біздің мамандандырылған жабдық өнімнің жетіспеушілігін және дәнекерлеудің ағып кетуін толығымен болдырмайтын мінсіз дәнекерлеу бөлігін қамтамасыз етеді. Біз бес маңызды құрылымдық өлшем бойынша өндіріс сапасын қатаң бақылауда ұстаймыз: бұрыш, тегістік, жарықтық, иілу дәрежесі және созылу дәрежесі. Қолжетімді әрлеу түрлері қарапайым суықтай илектелген жарқырағаннан бастап беттің кедір-бұдырлығын жетілдірілген анықтау арқылы тексерілген дәлдіктегі құм түйіршікті беттерге дейін.

Техникалық өндіріс және материалдарды өңдеу

Шикізатты таңдау және қалыптау процесі

Ауыр тот баспайтын болаттан жасалған үлкен диаметрлі қалың қабырғалы құбырды жасау жоғары материалдың тұтастығын талап етеді. Өндіріс 201, 304 және 316L материалдар маркаларын пайдаланатын ірі отандық болат диірмендерінен алынған жоғары сапалы тазартқыш материалдардан басталады. Қалыптау құбыры мамандандырылған 26 технологиялық қалыптау желісі арқылы импортталған жоғары сапалы құбыр дәнекерлеу машиналарын біріктіреді. Бұл кең механикалық конфигурация дәнекерлеу бөлігін жоғары дәлдікпен өңдейді, құрылымдық осалдықтарды жояды және жалпы өнім кемшіліктерін немесе физикалық кернеу кезінде дәнекерлеудің ағып кетуін тиімді болдырмайды.

Қатаң сапаны бақылау

Өндіріс хаттамалары әрбір құрылғының механикалық және геометриялық қасиеттеріне абсолютті бақылауды қамтамасыз етеді. Өндірістік құрылым бес маңызды құрылымдық өлшемді сақтауға бағытталған:

• Бұрыш:Кесілген қималар мен түйіспелер бойынша дәл перпендикуляр және бұрыштық орындау.
• Тегістігі:Беткі толқындарды немесе қабырғалардың бұзылуын толығымен жою.
• Жарықтық:Мақсатты әрлеуге сәйкес келетін тұрақты, жоғары дәрежелі шағылыстыру.
• Иілу дәрежесі:Ұзартылған құрылымдық аралықтардағы біркелкі сызықтық.
• Созылу дәрежесі:Ауыр физикалық жүктеме деформацияларына қарсы тұруға қабілетті жоғары аққыштық күші.

Беттік өңдеу сорттары және инспекциясы

Қол жетімді аяқтау түрлері

Өнім соңғы орналастыру ортасына байланысты бірнеше жобаланған беттік орындауда қол жетімді:

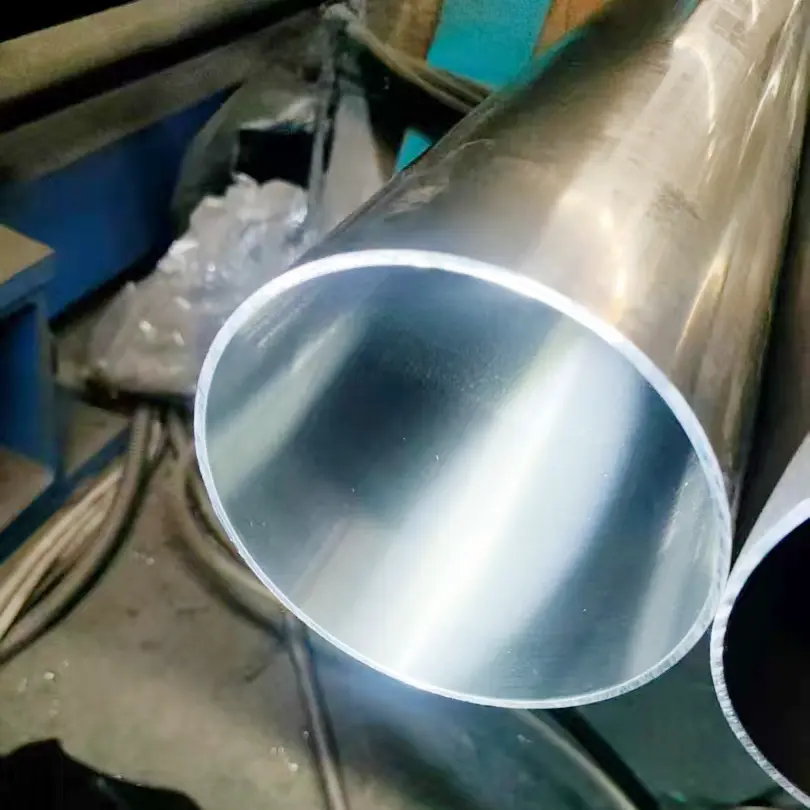

• Жарқын бет:Максималды шағылыстыру және таза презентация үшін жоғары деңгейлі (400# - 600#) жеңіл қабатқа жылтыратылған.
• Құм беті:180#, 240# және 320# үлгілерін қамтитын арнайы абразивті разрядтарды қолдану арқылы жасалған, түпнұсқа құм және түзу құм түйіршік құрылымдарында қолжетімді.
• Өңделмеген тегіс бет:Стандартты тот баспайтын болаттан жасалған салқын илектелген жарқын жабын, іргелі металдық қасиеттерді тікелей прокат сатысынан сақтайды.

Метрология және сынау әдісі

Әрбір бет профилінің халықаралық стандарттарға сәйкес келетінін растау үшін барлық дайын бұйымдар беттің кедір-бұдырын анықтауға арналған арнайы жабдық арқылы қатаң сынақтан өтеді. Бұл механикалық тексеру құбыр қабырғасының микротопографиясының жөнелтуден бұрын нақты техникалық дизайн сипаттамаларына сәйкес келуін қамтамасыз етеді.

Өлшемді конфигурациялар және техникалық стандарттар

Үлкен қондырғыларда құрылымдық сәйкестікті қамтамасыз ету үшін әрбір баспайтын болаттан жасалған үлкен диаметрлі қалың қабырғалы құбыр халықаралық геометриялық стандарттарға сәйкес тексеріледі. Төмендегі деректер диаграммалары зауыт жүзеге асырған өлшемдік параметрлер мен рұқсат етілген төзімділік шектерін егжей-тегжейлі көрсетеді.

Үлкен габаритті құбырларға арналған стандартты матрица

Номиналды диаметр (дюйм)	Сыртқы диаметрі D (мм)	Қабырғасының қалыңдығы T (мм)
3/4"	19.0	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
1"	25.4	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
1 1/4"	31.8	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
1 1/2"	38.1	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
—	48.6	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
2 3/8"	60,3 (+0,30 мм)	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
3"	76,2 (+0,35 мм)	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
4"	101,6 (+0,40 мм)	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
5 1/2"	139.8	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05
6 1/2"	165.2	0,89 / 1,20 / 1,24 / 1,50 / 1,65 / 2,00 / 2,11 / 2,41 / 2,77 / 3,05

Халықаралық төзімділік және сәйкестік матрицасы

Стандартты сілтеме	Сыртқы диаметрі (О.Д.) төзімділік диапазоны	Қалыңдыққа төзімділік диапазоны	Ұзындыққа төзімділік
JIS G3447	≤ 25,4мм: ±0,15мм	±10%	-0мм / +10мм
	> 25,4 - ≤ 31,8 мм: ±0,16 мм
	> 31,8 - ≤ 38,1 мм: ±0,19 мм
	> 38,1 - ≤ 76,2 мм: ±0,25 мм
	> 76,2 - ≤ 89,1 мм: -0,40 мм
	> 89,1 - ≤ 101,6 мм: -0,40 мм
	> 101,6 - ≤ 114,3 мм: -0,60 мм
	> 114,3 - ≤ 139,8 мм: +0,40 мм / -0,80 мм
	> 139,8 - ≤ 165,2 мм: +0,40 мм / -1,20 мм
ASTM A269 / ASTM A270	≤ 38,1мм: ±0,13мм	О.Д. < 12,7 мм: ±15%	О.Д. < 3,8 мм: -0 мм О.Д. ≥ 4,88 мм: -0 мм
	≥ 38,1 - < 88,9 мм: ±0,25 мм
	≥ 88,9 - < 139,8 мм: ±0,38 мм
	≥ 139,8 мм: ±0,76 мм	О.Д. ≥ 12,7 мм: ±10%

Өнеркәсіптік қолданбалар

Тот баспайтын болаттан жасалған үлкен диаметрлі қалың қабырғалы құбырдың ауыр өлшемді профилі оны жоғары кернеулі құрылымдық рөлдер үшін оңтайлы етеді. Ол талап етілетін секторларда ұзақ мерзімді қолдану үшін әзірленген:

• Құрылымдық қауіпсіздік инфрақұрылымы:Муниципалды қорғаныс пен объектінің ауыр кедергілеріне арналған соқтығысқа қарсы ауыр салмақты колонналар.
• Сәулет инженериясы:Бастапқы құрылыс тірек бағаналары, ауыр жүк көтергіш рамалары және сәулеттік дизайн тор қондырғылары.
• Өнеркәсіптік металл өнімдері:Тот баспайтын болаттан жасалған арнайы сәндік бұйымдар, берік қабырға параметрлерін қажет ететін және жоғары сапалы бетті өңдеумен үйлеседі.

Неліктен бізді таңдау керек

• Жетілдірілген өндірістік база:1999 жылдан бері жұмыс істеп келе жатқан 25 жылдан астам салалық тәжірибесі бар 133 өнеркәсіптік дәнекерленген құрастыру желілері бар 20 000 шаршы метрлік нысанды пайдалану.
• Құрылымдық ақауларды жою:Импортталған жоғары сапалы дәнекерлеу машиналарын және 26 процесті қалыптастыру циклін қолдану дәнекерлеу тігісінің ағып кету қаупін және материалдың әлсіз жерлерін толығымен азайтады.
• Өкілетті тіркелгі деректері:«Ұлттық мамандандырылған, тазартылған, бірегей және жаңа» Кіші Гигант кәсіпорын және «Ұлттық жоғары технологиялық кәсіпорын» ретінде танылды.
• Сертификатталған сапа жүйелері:Өндіріс ISO9001, ISO14001, ISO45001 және ISO13485 медициналық құрылғылардың сапа менеджменті жүйесінің сертификаттарын қоса алғанда, қатаң жаһандық құрылымдарға сәйкес келеді.

Жиі қойылатын сұрақтар

Бұл өнімді стандартты өнеркәсіптік опциялардан артық ететін не?

Стандартты нарықтық баламалар көбінесе дәнекерлеу сызығының ақауларының ықтималдығын арттыратын қалыптау кезеңдерінің аздығынан өтеді. Бұл өнім дәнекерлеу бөлігін толығымен біркелкі және ағып кету қаупінсіз қамтамасыз ететін импорттық жоғары сапалы дәнекерлеу машиналарымен жұмыс істейтін қарқынды 26 процессті қалыптау желісін пайдаланады.

Сәндік және құрылымдық бұйымдар үшін бетінің сапасы қалай тексеріледі?

Әрбір өнеркәсіптік лот беттің кедір-бұдырын анықтайтын жабдыққа ұшырайды. Бұл механикалық тексеру спецификация 400#-600# жарқын жылтыратуды немесе арнайы 180#-320# құм түйіршіктерін қажет ететіндігіне қарамастан, текстураның біркелкі өнеркәсіптік критерийлерге сәйкес келетінін тексереді.

Бұл қалың қабырғалы заттар жоғары жүктемелі инженерияға жарамды ма?

Иә. Қатаң бес өлшемді сапа бақылауы созылу дәрежесі, иілу кедергісі, бұрыштың консистенциясы және тегістігі бойынша оңтайлы өнімділікке кепілдік береді, бұл қондырғыларға құрылыс тірек сызықтары мен соқтығысқа қарсы элементтер ретінде сенімді қызмет етуге мүмкіндік береді.

Стратегиялық операциялық құндылық

Абсолютті тұрақтылықты қамтамасыз ететін құрылымдық компоненттерді қамтамасыз ету азаматтық және өнеркәсіптік инженерлік жобалар үшін өте маңызды. Тәжірибелі өндірушінің арнайы баспайтын болаттан жасалған үлкен диаметрі қалың қабырғалы құбырына инвестиция салу соққыдан және құрылымдық жүктеменің шаршауынан сенімді механикалық қорғанысқа кепілдік береді. Тазартылған болат материалдарды күрделі импорттық дәнекерлеу жабдығымен біріктіру арқылы өндіріс JIS G3447 және ASTM A269/A270 хаттамалары бойынша қатаң төзімділікке қол жеткізеді. Бұл техникалық мамандандыру тәуелсіз Shuangsen брендінің элиталық жаһандық беделін нығайта отырып, өнеркәсіптік құбырлар секторындағы инновацияларды ынталандырады.
