Автомобиль мотоциклінің баспайтын болаттан жасалған құбыры

Zhejiang Shuangsen Metal Technology Co., Ltd., өнімділігі жоғары құбырлы өнімдерді өндіруші, ауыр динамикалық жүктемелер мен термиялық цикл үшін құрастырылған автомобиль мотоциклінің тот баспайтын болаттан жасалған құбырларын жеткізеді. Стандартты дәнекерленген түтіктерден айырмашылығы, біздің процесс 860°C температурада азотпен қорғалған дәнекерлеу және таза сутегімен жарқыраған күйдіру арқылы көлеңкесіз дәнекерлеу тігісін қамтамасыз етеді. Механикалық қасиеттері тегістеу, иілу және кеңейту сынақтары арқылы расталған >30% кеңеюмен 690МПа созылудан тұрақты түрде асады. 1000 сағаттық тұз спрейі коррозияға төзімділігін растайды. 409/410/304/316L, Φ8–273мм, 0,4–3,5 мм қабырғада қол жетімді – сору жүйелері, амортизатор цилиндрлері, айналма жолақтар және мотоцикл жақтаулары үшін өте қолайлы.

Динамикалық жүктемелер мен термиялық цикл үшін әзірленген

Шығару жүйелері, амортизаторлар цилиндрлері және жақтау құрылымдары дірілге, жоғары температуралық тотығуға және механикалық шаршауға төтеп беретін құбырларды қажет етеді. Бұл өнім желісі нақты жұмыс жағдайларын имитациялайтын кешенді сынақ режимі арқылы расталады:

• Созылу күші≥690 МПа – ASTM E8 бойынша әмбебап тестілеу арқылы расталған.
• Кеңейту жылдамдығы>30% – сығымдау және түпкілікті қалыптау операцияларының икемділігін қамтамасыз етеді.
• Тегістеу сынағы– белгіленген биіктікке дейін сығымдалған кезде жарылу немесе жарықтар болмайды.
• Иілу сынағы– 180° сынықсыз оправкаға иілу.
• 1000 сағаттық тұзды бүрку сынағы– беті тот баспайды (ASTM B117).

Бұл көрсеткіштер теориялық емес; олар әр өндірістік лотта жүйелі түрде тексеріледі. Алау кезінде немесе тығыз радиусты иілу кезінде жиі істен шығатын жалпы дәнекерленген түтіктермен салыстырғанда, бұл өнім дәйекті түрде деструктивті сынақтардан өтеді, бұл төменгі өндірістегі сынықтарды азайтады.

Материалдың дәрежесі коррозияға төзімділікті, ыстыққа төзімділікті және қалыптауға қабілеттілікті талап етеді. Келесі кестеде автомобиль және мотоцикл қолданбалары үшін ұсынылатын бастапқы бағалар егжей-тегжейлі берілген. 304 және 316L сұраныс бойынша салыстырмалы механикалық өнімділігімен де қол жетімді.

Баға	C (≤)	Si (≤)	Mn (≤)	P (≤)	S (≤)	Cr	Ni (≤)	Ти
409	0.08	1.00	1.00	0.045	0.045	10,5–11,75	0.50	6×C～0,70
409л	0.06	1.00	1.00	0.015	0.015	10,5–11,75	0.50	10×C–0,75
410	0.04	1.00	1.00	0.045	0.045	10,3–12,5	0.50	—

Ескертпе: 304 және 316L сәйкесінше стандартты 18-8 және 16-2-2 композицияларымен де қол жетімді.

Тексерілген механикалық қасиеттер – созылу, кірістілік, ұзарту

Әр сынып тұрақты механикалық жауап үшін сыналады. Төмендегі мәндер әдебиеттің орташа мәнінен емес, нақты өндіріс партияларынан алынған.

Баға	Созылу (МПа)	Шығымдылық (МПа)	Ұзарту (%)	Қаттылық (HV)
409	460	265	32	140
409л	410	235	37	123
410	365	195	22	200

Термиялық өңдеу:860°C ±10°C температурада қоңыраулы пешті күйдіру. 815°С-қа дейінгі үзік-үзік қызмет көрсету температурасы; 675°C дейін үздіксіз қызмет көрсету. Бұл термиялық тұрақтылық қозғалтқыштың тікелей қызуына және қайталанатын термиялық циклдерге ұшыраған шығатын компоненттер үшін өте маңызды.

Беттік механикалық жылтырату – 180# - 800# айна

Бетінің күйі коррозияға төзімділікке де, эстетикалық көрініске де әсер етеді – әсіресе көрінетін жақтау мен шиыршық торды қолдану үшін. Біздің жылтырату желісі мыналарды қолдайды:

• Жарқын бет– 180# - 400# ұнтақ, функционалдық құрамдас бөліктерге арналған сатин қабаты.
• Айна беті– 400# – 800# грит, сәндік немесе көрінетін бөліктерге арналған шағылыстыратын әрлеу.
• Жылтырату біркелкі бағыт пен тереңдікті қамтамасыз ете отырып, механикалық түрде орындалады.
• Химиялық ағарту жоқ – бастапқы коррозияға төзімділікті сақтайды және түйіршік аралық шабуылды болдырмайды.

Химиялық жолмен жылтыратылған түтіктермен салыстырғанда, біздің механикалық жылтыратылған бетіміз ұзақ уақыт бойы дақ түсіруге жақсы қарсылық көрсетеді және астық шекарасының сырлануынан зардап шекпейді.

Өлшем матрицасы – OD және қалыңдық комбинациясы

Келесі өлшем диапазондары жүйелі түрде шығарылады. Теңшелетін өлшемдерге қысқа мерзімде де қолдау көрсетіледі.

OD диапазоны (мм)

0.5

0.6

0.7

0.8

0.9

1.0

1.2

1.5

2.0

2.5

3.0

4.0

Φ25 және одан төмен

●

●

●

●

●

●

●

●

●

●

●

●

Φ25 ~ Φ44.5

●

●

●

●

●

●

●

●

●

●

●

●

Φ44,6 ~ Φ63,5

●

●

●

●

●

●

●

●

●

●

●

●

Φ76.2 ~ Φ101.6

●

●

●

●

●

●

●

●

●

●

●

●

Φ101.6 және одан жоғары

●

●

●

●

●

●

●

●

●

●

●

●

● жалпы қолжетімді; басқа комбинациялар сұраныс бойынша келтірілуі мүмкін.

Стандартты ұзындығы: 6000 мм. Ұзындық диапазоны: 3500-7500 мм. OD диапазоны: Φ8мм–Φ273мм. Қабырғасының қалыңдығы: 0,40-3,5 мм.

Тестілеудің қатаң режимі – стандартты талаптардан тыс

Әрбір лот қалыптасу қабілеті мен коррозияға төзімділігін тексеру үшін деструктивті және бұзылмайтын сынақтардан өтеді. Бұл әдістер ASTM A554, JIS G3446 және GB/T 12770 стандарттарына сәйкес келеді:

• Тегістеу сынағы– белгіленген биіктікке дейін тегістелген үлгі; сызаттар немесе деламинация жоқ.
• Иілу сынағы– 180° оправка үстінде иілу; сынуы жоқ.
• Кеңейту сынағы– OD 30% дейін конустық оправканың кеңеюі; жыртылу жоқ.
• Механикалық қасиеттері– ASTM E8 бойынша созылу, аққыштық, ұзарту.
• Тұзды шашырату сынағы– ASTM B117 бойынша 1000 сағат; бетінің рейтингі 9/10 немесе одан жоғары.

Бұл сынақтар өз ішінде жүргізіледі және оларға үшінші тарап инспекторлары куә бола алады. Толық бақылауды қамтамасыз ететін әрбір жөнелтілімде сынақ есептері беріледі.

Автокөлік және мотоцикл өндірісіндегі тікелей қолданбалар

Бұл өнім жоғары көлемді дайындау үшін арнайы әзірленген:

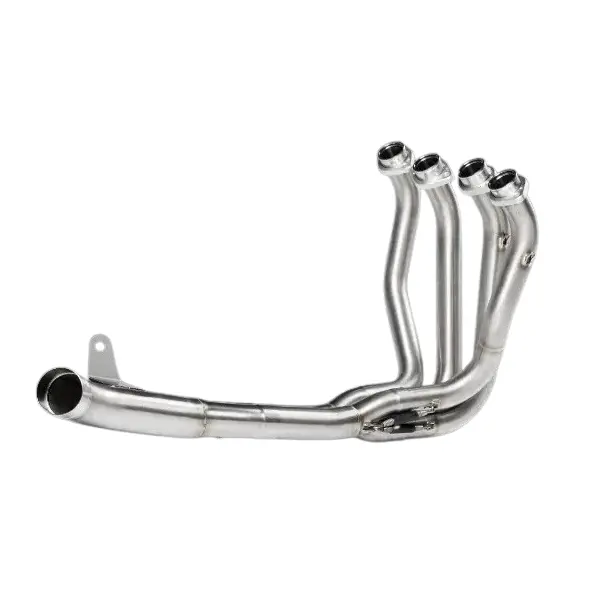

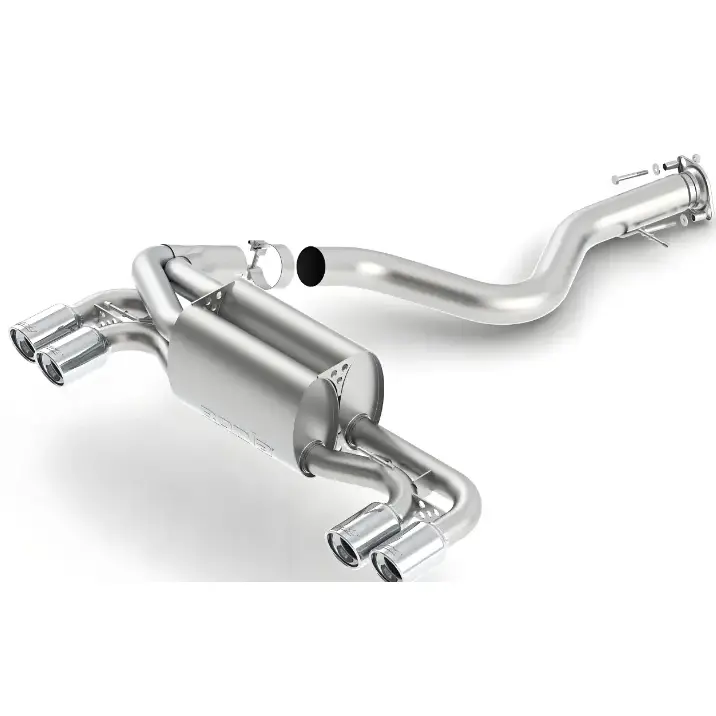

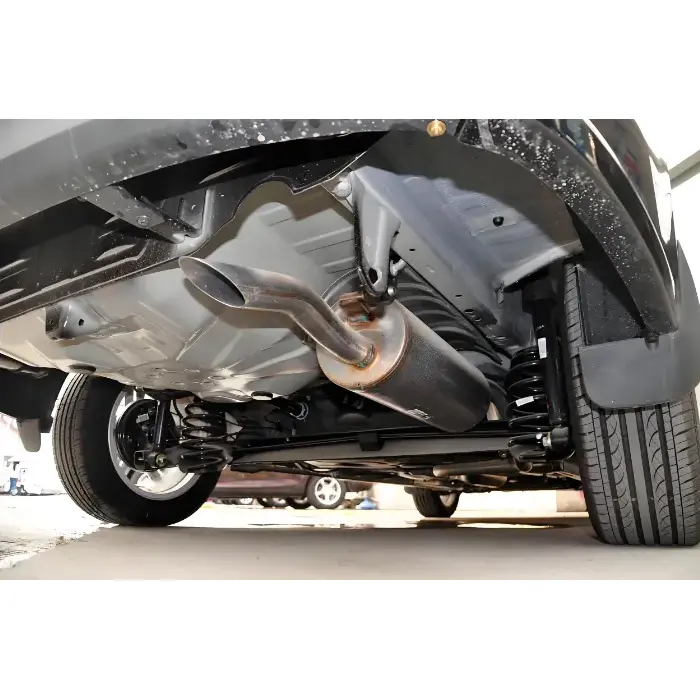

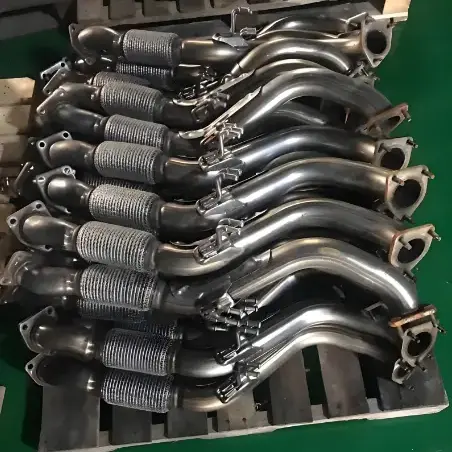

• Шығару жүйелері– магистральдық құбырлар, резонаторлар және құбырлар – ыстыққа және коррозияға төзімді.
• Амортизатор цилиндрлері– ішкі тесігі тегіс жоғары қысымды гидравликалық құбыр.

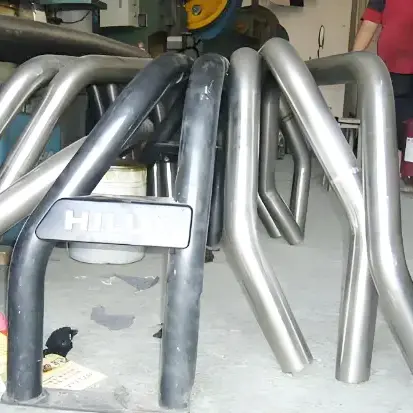

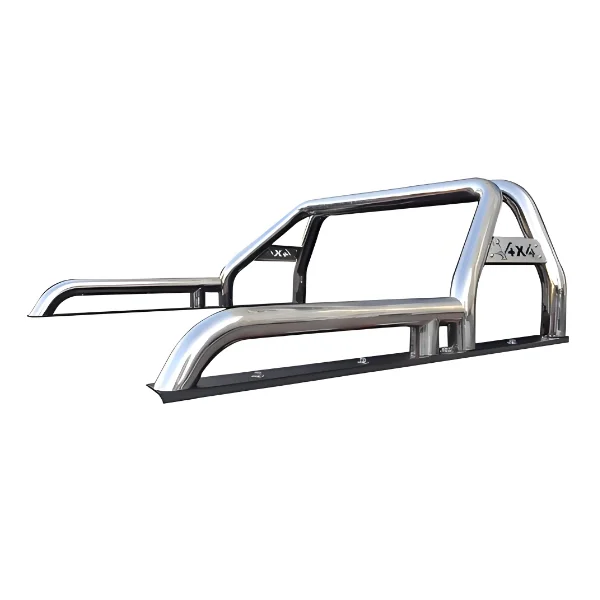

• Айналуға қарсы жолақтар / айналма жолақтар– шассидің тұрақтылығы үшін жоғары берік құбыр.

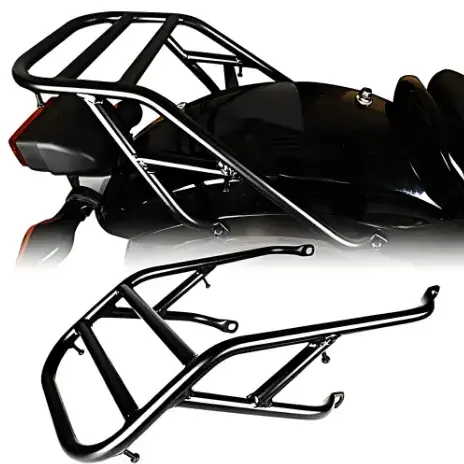

• Мотоцикл жақтаулары– дәйекті қабырға қалыңдығы және дәнекерлеу тұтастығы бар құрылымдық құбырлар.
• Рома торлар– жоғары иілгіштік пен соққыға төзімділікті қажет ететін қауіпсіздік маңызды құрамдас бөліктер.

Жоғары кеңею жылдамдығы (>30%) және көлеңкесіз дәнекерлеудің үйлесімі өндірушілерге алдын ала қыздыру немесе аралық күйдірусіз қайталама операцияларды (жану, майыстыру, бұрау, илеу) орындауға мүмкіндік береді - өндіріс құны мен цикл уақытын азайтады.

Неліктен бұл өнім баламалардан асып түседі?

• Пішімдеу шегі– кеңею >30% салыстырғанда салалық орташа 20–25%; алауда және иілуде азырақ бас тарту.
• Дәнекерлеу тігісінің сапасы– азотпен қорғалған + таза сутегімен жасыту жылтырату кезінде көлеңкеленбейтін және тотықпайтын тігісті жасайды.
• Коррозияға қарсы қауіпсіздік шегі– 1000 сағ тұзды бүрку сынағы тіпті жолдағы тұзды және ылғалды ортада ұзақ мерзімді төзімділікті қамтамасыз етеді.
• Бетінің консистенциясы– 180#-ден 800# дейін механикалық жылтырату химиялық дақсыз біркелкі жылтыр береді.
• Икемділік дәрежесі– 409, 409L, 410, 304, 316L – ферриттік және аустениттік талаптар үшін бір жеткізуші.
• Өлшемдік диапазон– Φ8–273 мм OD, 0,4–3,5 мм қабырға – автомобиль құбырларының қажеттіліктерінің толық спектрін қамтиды.

Импортталған баламалармен салыстырғанда, бұл өнім қысқа мерзімде және өндірістік топтың тікелей техникалық қолдауымен салыстырмалы немесе жоғары механикалық сынақ нәтижелерін ұсынады.

Техникалық жиі қойылатын сұрақтар – Автокөлік және мотоцикл түтіктері

«Көлеңкесіз дәнекерлеу» іс жүзінде нені білдіреді?

Жылтыратудан кейін дәнекерлеу тігісі көзбен көрінбейді – түсі өзгермейді, ойық жоқ және түйірдің шекарасын сызу жоқ.

Бұл құбырды басқа компоненттерге дәнекерлеуге бола ма?

Иә – TIG, MIG немесе лазерлік дәнекерлеу үйлесімді. Азотпен қорғалған бастапқы дәнекерлеу қосылыстарымен металлургиялық үйлесімділікті қамтамасыз етеді.

1000 сағ тұзды бүрку сынағы жылтыратылған немесе жылтыратылған үлгілерде орындалады ма?

Жылтыратылған үлгілерде (айнамен әрлеу), соңғы пайдалану бетінің нақты жағдайын имитациялау.

Қол жетімді максималды ұзындық қандай?

Әдетте 6000 мм түзу ұзындығы; 3500 мм-ден 7500 мм-ге дейінгі таңдамалы ұзындықтар қол жетімді.

Тасымалдау кезінде бетінің зақымдануын болдырмау үшін өнім қалай оралған?

Әрбір түтікке крафт қағазы салынған, PE көбікімен оралған және қорапқа салу алдында ылғалдан қорғайтын пленкамен оралған.

Бұл өнім OEM сапа талаптарына сәйкес келе ме?

Иә – өнім 1-деңгейдегі автокөлік жеткізушілеріне тұрақты түрде жеткізіледі және ASTM A554, JIS G3446 және GB/T 12770 стандарттарына сәйкес келеді немесе асып түседі.

Өндірістік орта және аккредиттеу

• ISO9001 (Сапа), ISO14001 (Қоршаған орта), ISO45001 (Еңбек денсаулығы) сертификаттары бар.
• ISO13485 (медициналық құрылғылар) – тазалығы жоғары нұсқалар үшін жарамды.
• «Ұлттық жоғары технологиялық кәсіпорын» және «Мамандандырылған, тазартылған, бірегей және жаңа кішкентай гигант» белгілері.
• OES спектрометрі және әмбебап сынақ машинасы бар ішкі металлургиялық зертхана.
• Барлық өндіріс деректері, соның ішінде күйдіру температурасы, дәнекерлеу тогы және жылтырату жылдамдығы жазылады және 10 жыл бойы сақталады.

Бұл инфрақұрылым автомобиль мотоциклінің тот баспайтын болаттан жасалған құбырының әрбір партиясы сәйкестіктің құжатталған дәлелдерімен бақыланатын жағдайларда жасалуын қамтамасыз етеді.

Өмірлік циклді қарастыру – материал және өңдеу тиімділігі

• Жоғары қалыптау мүмкіндігі штамптау, майыстыру және жағу кезінде қалдықтарды азайтады – материалды 5%-ға дейін үнемдейді.
• Жарқын күйдіру тұздауды болдырмайды, химиялық қалдықтар мен суды тұтынуды азайтады.
• 409/409L сорттары шығындардың тұрақтылығын және жеткізу тізбегінің қауіпсіздігін қамтамасыз ететін төмен никельді ұсынады.
• 100% қайта өңдеуге болады – стандартты тот баспайтын болаттан жасалған қайта өңдеу ағындарымен үйлесімді.
• Тұрақты қабырға қалыңдығы OEM өндіріс желілері үшін болжамды салмақ пен материалды пайдалануды қамтамасыз етеді.

Бұл факторлар автомобиль және мотоцикл өндірушілері үшін өнімнің сапасы мен ұзақ мерзімділігіне нұқсан келтірмей, жалпы өндіріс құнының төмендеуіне ықпал етеді.

Талапты автомобиль және мотоцикл өндірісі үшін сенімді жабдықтау

25 жылдан астам металлургиялық тәжірибемізбен біз механикалық беріктік пен коррозияға төзімділіктің екі жақты талаптарын қанағаттандыру үшін автомобиль мотоциклінің тот баспайтын болаттан жасалған құбырының өндірісін жетілдірдік. Кеңейту, тегістеу, майыстыру және тұзды спрейді қоса алғанда, біздің үйдегі сынақтар бұл өнімнің сору жүйелеріне, амортизаторларға, жақтауларға және шиыршық торларға қажетті техникалық сипаттамаларға сәйкес келетінін немесе асып түсетінін растайды.

Шуансен құбыр өнеркәсібідәлдігі тот баспайтын болаттан жасалған құбырлар үшін әлемге танылған қытайлық брендті құруға арналған. Жетілдірілген дәнекерлеу технологиясының, таза сутегімен жасытудың және қатаң сапаны бақылаудың үйлесімі түтіктердің әрбір ұзындығы автомобиль және мотоциклдер өндірісінде сенімді өнімділікті қамтамасыз етеді. Қалыптастырушылықты, коррозияға төзімділікті және дәйекті дәнекерлеу сапасын талап ететін жобалар үшін бұл өнім желісі сапа мен құндылық бойынша эталонды білдіреді.

— Shuangsen: ұтқырлық пен беріктікке арналған дәлдік түтік. —
